VAN GIẢM ÁP TÍCH HỢP DỰ PHÒNG SINGER

   Van điều khiển giảm áp suất 106 / 206-PR-SM có dự phòng tích hợp

Van giảm áp có dự phòng tích hợp (PR-SM) là một van giảm áp van giảm có hệ thống dự phòng độc lập tích hợp. Nếu như màng ngăn sơ cấp bị hỏng hoặc hỏng hóc, hệ thống thứ cấp tự động đưa vào hoạt động. Kết quả là van tiếp tục hoạt động, thực hiện vai trò quản lý áp lực của mình (ở mức cao hơn một chút áp suất) mà không bị gián đoạn. Đó là giải pháp hoàn hảo cho các ứng dụng quan trọng không thể gặp rủi ro trục trặc hoặc lỗi.

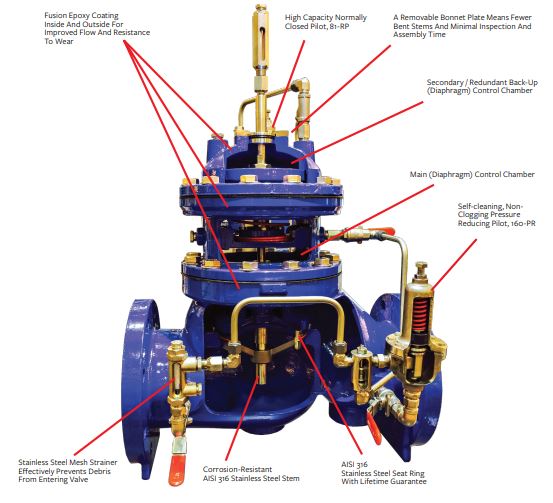

BÊN TRONG PR-SM

• Pilot chính duy trì quyền kiểm soát hạ lưu áp lực
• Nếu van chính hoặc trục điều khiển bị hỏng, trục điều khiển dự phòng sẽ thực hiện qua
• Pilot thứ cấp, đặt ở áp suất cao hơn một chút,cung cấp khả năng kiểm soát dự phòng áp suất trên màng ngăn trong buồng thứ cấp
• Pilot thứ cấp duy trì quyền kiểm soát hạ lưu áp lực
• PR-SM duy trì khả năng kiểm soát giảm áp suất

BỘ ĐÔI MÀNG NGĂN NĂNG ĐỘNG

Singer PR-SM được thiết kế dựa trên thực tế đơn giản là một số ứng dụng không thể gặp rủi ro khi có van giảm áp trục trặc hoặc thất bại. PR-SM được thiết kế với hệ thống chính và một hệ thống dự phòng thứ cấp. Nếu màng ngăn sơ cấp bị hỏng  hoặc trục trặc, hệ thống dự phòng tích hợp cho phép van hoạt động cung cấp quản lý áp lực không bị gián đoạn. Khi những điều như vậy vì bụi bẩn hoặc mảnh vụn gây ra màng ngăn chính, phi công hoặc bộ lọc
trục trặc hoặc hỏng hóc, hệ thống thứ cấp sẽ hoạt động để cung cấp điều khiển dư thừa. Bởi vì cơ hoành thứ cấp vẫn còn ra khỏi đường thủy cho đến khi hoa tiêu phụ nắm quyền điều khiển, khả năng bụi bẩn hoặc mảnh vụn gây ra vấn đề ở thiết bị thứ cấp hệ thống bị hạn chế.
Với hai buồng van và hai trục điều khiển hoạt động như một tích hợp đơn vị, đó là biện pháp bảo vệ tối ưu chống lại các biến chứng phát sinh khỏi trục trặc hoặc thất bại. Nếu từng có một bộ đôi năng động có thể khắc phục tình trạng hỏng van sơ cấp, Singer PR-SM chính là giải pháp đó. Trong thực tế, không có van giảm áp suất nào khác mà chúng tôi biết có thể hoạt động trơn tru ngay cả khi hệ thống chính bị lỗi. Trong điều kiện giảm áp suất bình thường, pilot chính cảm nhận áp suất hạ lưu thông qua một kết nối tại van chỗ thoát. Trong điều kiện dòng chảy, pilot chính phản ứng với nhỏ thay đổi áp suất để điều khiển vị trí van bằng cách điều chỉnh áp suất trên màng ngăn sơ cấp ở tầng vận hành phía dưới buồng. Áp suất hạ lưu được duy trì hầu như ổn định tại điểm đặt thí điểm có thể điều chỉnh được. Nếu pilot chính thất bại hoặc nếu màng ngăn chính bị hỏng, hệ thống dự phòng độc lập sẽ tự động hoạt động. Đặt cao hơn một chút so với pilot chính, pilot phụ kiểm soát áp suất trên màng ngăn thứ cấp ở buồng vận hành thứ hai. Vì buồng thứ cấp không tiếp xúc với nước chảy qua van, nguyên nhân gây hư hỏng ở phần sơ cấp cơ hoành không phải là vấn đề .

Các lực hiện đang hoạt động ở khoang trên đảm nhận việc điều khiển cụm van bên trong và duy trì khả năng kiểm soát giảm áp suất. Chỉ trong quá trình vận hành dự phòng, cần xả liên tục một lượng nhỏ (1 USGPM / 0,063 L/s) để xả.

Pilot thứ cấp liên tục cảm nhận được áp suất hạ lưu. Nếu áp suất hạ lưu tăng nhanh vì bất kỳ lý do gì, pilot thứ cấp sẽ phản ứng nhanh chóng và sẽ tạo áp lực cho khoang trên cùng. Điều này sẽ bổ sung cho các điều khiển giảm áp suất chính và mang lại phản hồi nhanh hơn.

TÍNH NĂNG CHÍNH

Thực tế, trên thị trường không có sản phẩm nào có thể so sánh được. Nếu Cơ hoành chính hoặc hệ thống điều khiển bị hỏng hoặc nếu van không có khả năng đóng đủ nhanh, hệ thống thứ cấp sẽ được kích hoạt để kiểm soát. Kết quả là van không bao giờ ngừng hoạt động. Hệ thống thứ cấp của chúng tôi tránh được thành phần bị hư hỏng và sử dụng trục điều khiển thứ cấp để cung cấp khả năng kiểm soát dự phòng cho  màng ngăn độc lập thứ cấp. Với hai buồng van và hai pilot, Singer® PR-SM là duy nhất. Một khía cạnh độc đáo khác là tốc độ và lực mà van sơ cấp đóng lại khi hệ thống thứ cấp hoạt động. Hầu như không có độ trễ, van cung cấp quản lý áp lực không bị gián đoạn và kết quả là vượt trội bảo vệ chống đột biến dòng hạ lưu. Phản ứng nhanh chóng của PR-SM của chúng tôi là duy nhất trên thị trường.

ĐÁNG TIN CẬY
Hãy tưởng tượng điều gì sẽ xảy ra nếu van giảm áp bị hỏng gần một bệnh viện lớn, bởi một hồ chứa lớn hoặc trong một mạng lưới phân phối lớn hệ thống. Thiệt hại và chi phí liên quan có thể rất lớn và những ảnh hưởng tới đời sống con người có thể là thảm họa. Cùng Singer
PR-SM, ngay cả khi màng ngăn sơ cấp bị hỏng, màng ngăn thứ cấp hệ thống khởi động và nắm quyền kiểm soát để cung cấp áp lực liên tục sự quản lý. Đó là những gì chúng tôi gọi là đáng tin cậy. Trên thực tế, chúng tôi biết không có loại van nào khác cung cấp khả năng bảo vệ đáng tin cậy như vậy khi màng ngăn bị hỏng.

LINH HOẠT
Đúng, đó là van giảm áp nhưng các ứng dụng gần như vô hạn. Khi hệ thống điều khiển được gỡ bỏ khỏi van PR-SM , van được gọi là Cổng đầy đủ, Dự phòng tích hợp, Màng ngăn kép, Van điều khiển tự động (PGM). Nhờ vào khả năng đổi mới của các kỹ sư của chúng tôi, van PR-SM và PGM có nhiều ứng dụng ngoài việc quản lý áp suất.
Một khách hàng ở New York sử dụng thân PGM được trang bị bộ phận chính hệ thống có bộ điều khiển điện từ và hệ thống thống điều khiển phao dự phòng (Model 106-SC-NO-F-Type 5-SM). Một khách hàng khác phụ thuộc vào Van điều khiển điện từ kép Singer® 2SC-PCO
để định vị và điều khiển SCADA để kiểm soát dòng chảy bằng cách kết nối nó đồng hồ đo lưu lượng với điểm đặt lưu lượng. Khi mất điện, buồng thứ cấp được kích hoạt và giảm áp suất cho đến khi có điện . Kết quả là không cần có van thứ hai hoặc hệ thống ống nước thí điểm kỳ lạ. Ở New South Wales, Úc, một đô thị phụ thuộc vào điều khiển điện từ kép Singer 2SC-PCO để định vị và điều khiển SCADA được trang bị một thiết bị điều khiển độ cao dự phòng làm van nạp hồ chứa. Đó là giải pháp lý tưởng để kiểm soát mực nước hồ chứa, mang lại sự an tâm cho người dân xung quanh rằng nước sẽ không làm thủng bờ kè hồ chứa, cuốn trôi nhà của họ.

CÁC ỨNG DỤNG TIÊU BIỂU
Van giảm áp Singer® có dự phòng tích hợp (PR-SM) lý tưởng cho:
• Vị trí xa xôi hoặc nhạy cảm
• Dòng lửa

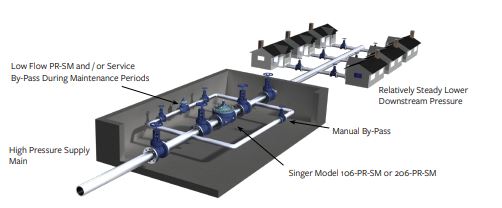

ĐỐI VỚI CÁC ĐỊA ĐIỂM TỪ XA HOẶC NHẠY CẢM

Bởi vì Singer PR-SM kiểm soát áp suất ngay cả khi có sự cố hoặc trục trặc nên cần phải sửa chữa khẩn cấp hoặc các cuộc gọi bảo trì theo lịch trình được giảm bớt. Đó là lý do tại sao PR-SM lý tưởng cho các địa điểm ở xa hoặc nhạy cảm như nhiều phân khu cũ hơn và các khu dân cư liên quan không thể chịu được áp lực nặng nề. Kết quả? Chi phí sửa chữa ít hơn, thời gian ngừng hoạt động ít hơn và không cần thiết bảo trì cho các tiện ích cũng như chủ nhà.

CHO PHÒNG CHÁY CHỮA CHÁY
Singer PR-SM có thể được sử dụng cho hệ thống phòng cháy chữa cháy bởi vì nó tự động giảm áp suất đầu vào cao hơn xuống mức
áp suất xả thấp hơn ổn định, bất kể sự biến động của dòng chảy hoặc áp suất đầu vào. Nếu màng ngăn của điều khiển chính buồng bị hỏng khi xảy ra hỏa hoạn, buồng thứ cấp/dự phòng. Buồng điều khiển dự phòng (màng ngăn) sẽ đảm nhận việc kiểm soát áp lực hạ lưu.

ĐỐI VỚI VI PHẠM AN NINH HOẶC ĐỘNG ĐẤT
Van Singer® PGM có khả năng giảm áp suất trên van chính buồng có thể được trang bị các thiết bị và thiết bị (điện từ) để cho phép van đóng lại trong trường hợp khẩn cấp như động đất hoặc vi phạm an ninh. Khi hoạt động bình thường, sơ cấp buồng có thể kiểm soát áp suất hạ lưu. Nếu có một động đất, van sẽ đóng lại để giữ nước trong hồ chứa và hạn chế khả năng mất nước uống trong các tình huống khẩn cấp.

ĐỐI VỚI ĐI XE BỒN HOẶC BÌNH CHỨA (KIỂM SOÁT MỨC)
Các hồ chứa thường được xây dựng ở những vùng sâu vùng xa và đôi khi khó tiếp cận và bảo trì. Van Singer® PGM (Loại 106-SC-NO-F 5-SM) với khả năng kiểm soát mức độ, pilot có thể kiểm soát mức độ một cách hiệu quả với hai giai đoạn bảo vệ chống tràn. Pilot chính kiểm soát mức độ tại cấp độ cao. Nếu buồng sơ cấp bị hỏng, trục điều khiển phụ, được lắp phía trên buồng sơ cấp một chút, sẽ đảm nhận việc kiểm soát và ngăn chặn tràn ra. Ngoài ra, buồng thứ cấp có thể được trang bị công tắc giới hạn để báo hiệu cho người vận hành rằng buồng thứ cấp có kích hoạt; do đó, buồng sơ cấp đã bị hỏng. Với hoạt động hai giai đoạn có sẵn, van PGM (106-SC-NO-F-Type 5-SM) có thể cung cấp khả năng kiểm soát mức độ nhất quán và đáng tin cậy.

THÔNG SỐ KỸ THUẬT
• Van phải là loại Singer® 106-PR-SM hoặc 206-PR-SM. Van chính phải là Singer® 106-PGM hoặc Singer® 206-PGM.
• Vận hành – Van chính chính và hệ thống trục điều khiển phải duy trì khả năng kiểm soát tương đối chính xác áp suất hạ lưu bất kể sự biến động của dòng chảy hoặc áp suất ngược dòng. Nếu van chính chính và/hoặc hệ thống trục điều khiển không duy trì được
áp suất hạ lưu, hệ thống thí điểm dự phòng độc lập sẽ tiếp quản và kiểm soát áp suất hạ lưu (ở mức cao hơn một chút áp lực).
• Pilot giảm áp suất – Phạm vi lò xo Pilot giảm áp Model 160 (Thí điểm thường mở) phải là “___ đến ___” psi / Thanh “___ đến ___”, với điểm cài đặt trước tại van Singer đến thanh “___” psi / “___”.
• Pilot giảm áp suất – Phạm vi lò xo Pilot giảm áp Model 81-RP (Thí điểm thường đóng) phải là “___ đến ___” psi / “___ đến ___”, với điểm đặt trước ở van Singer (cao hơn một chút so với Model 160 thường mở Pilot) đến thanh “___” psi / “___”. Cuộc họp phải theo Sơ đồ A-7697D

*************************************************************************************
